Günümüzün hızla gelişen küresel yeni enerji ve enerji depolama teknolojilerinde, pil enerji depolama sistemleri giderek enerji yapısı dönüşümünün temel bileşeni haline geliyor.
Birçok enerji depolama teknolojisi arasında sıvı soğutmalı batarya enerji depolama paketleri, yüksek güvenlik, yüksek stabilite ve uzun ömür nedeniyle büyük ölçekli enerji depolama santralleri, endüstriyel enerji depolama sistemleri ve yüksek performanslı uygulamalar için ana tercih haline geliyor. Peki sıvı soğutmalı pil enerji depolama paketi tam olarak nedir? Geleneksel hava soğutmalı enerji depolama yöntemlerine göre avantajları nelerdir? Nasıl çalışır? Bu makale, sıvı soğutmalı pil enerji depolama paketlerine kapsamlı bir giriş sağlayacaktır.
1. Temel Kavramlar Sıvı Soğutmalı Pil Enerji Depolama Paketleri
Sıvı soğutmalı pil enerji depolama paketi, pil sıcaklığını kontrol etmek için sıvı soğutma teknolojisini kullanan bir enerji depolama cihazıdır. Çekirdek enerji birimi olarak lityum pilleri (lityum demir fosfat piller gibi) kullanır ve birden fazla pil modülünü entegre edip paketler. Dolaşan bir soğutucu, aküden ısıyı eşit bir şekilde uzaklaştırmak için boru hatlarından akar, böylece akünün çalışmasını sabit ve güvenli bir sıcaklık aralığında tutar.
Büyük enerji depolama sistemleri şarj ve deşarj sırasında önemli miktarda ısı üretir. Aşırı sıcaklık pilin bozulmasını hızlandırabilir, verimliliği azaltabilir ve hatta güvenlik tehlikeleri oluşturabilir. Sıvı soğutma sistemleri, verimli ısı değişimi yoluyla aküyü optimum çalışma sıcaklığı aralığında tutarak daha güvenli, daha uzun ömürlü ve daha yüksek performanslı çalışmaya olanak tanır.
Sıvı soğutmalı bir enerji depolama paketi tipik olarak dört ana bölümden oluşur:
Pil Modülü: Seri ve paralel bağlı birden fazla hücreden oluşan bu modül, depolama paketinin enerji çekirdeğidir.
Soğutma Plakası/Boru:Soğutucu sıvı, soğutma plakası içinde dolaşarak ısıyı termal iletim yoluyla aküden aktarır.
Termal Yönetim Sistemi: Sıvının dolaşımından ve sıcaklık ile akışın kontrol edilmesinden sorumlu bir soğutma sıvısı pompası, ısı eşanjörü, valfler ve sıcaklık sensörleri içerir.
Akü Yönetim Sistemi (BMS): Akü voltajını, akımını ve sıcaklığını gerçek zamanlı olarak izler ve tüm sistemin güvenli çalışmasını sağlamak için termal yönetim sistemiyle birlikte çalışır.
Bu yapılar istikrarlı ve verimli bir sıcaklık kontrol sistemi oluşturmak için birlikte çalışır.
Sıvı Soğutmalı Enerji Depolama Paketlerinin Çalışma Prensibi
Sıvı soğutma sisteminin özü "sıvı sirkülasyon termal yönetimidir." İş akışı aşağıdaki gibidir:
（1）Pil çalışma sırasında ısı üretir;
（2）Sıvı soğutma plakası akü modülüne takılı olup, ısıyı metal termal iletken malzeme aracılığıyla soğutucuya iletir;
（3）Soğutucu bir pompanın tahrikinin altından akar ve ısıyı ısı eşanjörüne taşır;
（4）Isı eşanjörü ısıyı dağıtır (hava veya soğutma sistemi ile değiştirir);
（5）Soğutulan sıvı, yeni bir döngü başlatarak sıvı soğutma plakasına geri döner.
Bu sürekli döngü sayesinde, pil sıcaklığı ideal bir aralıkta, tipik olarak 20°C–35°C arasında hassas bir şekilde kontrol edilir.
2. Sıvı Soğutmalı Pil Enerji Depolama Paketinin Avantajları ve Özellikleri
(1) Hassas ve Düzgün Sıcaklık Kontrolü
Büyük sıcaklık farklarına ve eşit olmayan ısı dağılımına sahip hava soğutmalı sistemlerle karşılaştırıldığında sıvı soğutma, akü sıcaklık farkını 3°C dahilinde kontrol edebilir ve termal kaçak riskini önemli ölçüde azaltır.
(2) Geliştirilmiş Pil Ömrü ve Performans
Sabit sıcaklık, pilin yaşlanmasını etkili bir şekilde yavaşlatır, pil ömrünü %20 ila %40 artırırken aynı zamanda şarj ve deşarj verimliliğini de artırır.
(3) Önemli Ölçüde Arttırılmış Güvenlik
Sıvı soğutma sistemleri, pil sıcaklığı anormal olduğunda ısıyı hızlı bir şekilde dağıtabilir ve aynı anda koruma için BMS ile birlikte çalışarak onu büyük ölçekli enerji depolama projeleri için uygun hale getirir.
(4) Yüksek Enerji Yoğunluğu ve Büyük Ölçekli Uygulamalara Destek
Sıvı soğutma, daha yüksek güçlü ve daha büyük ölçekli enerji depolama sistemlerinin çalışmasını destekleyen güçlü ısı dağıtma özelliklerine sahiptir; bu da onu özellikle endüstriyel ve ticari enerji depolama, şebeke tepe tıraşı ve fotovoltaik enerji depolama entegrasyon senaryoları için uygun hale getirir.
Sıvı Soğutmalı Enerji Depolama Paketlerinin Uygulama Alanları
Sıvı soğutma teknolojisi, aşağıdakiler de dahil olmak üzere çeşitli enerji depolama senaryolarına hızla nüfuz ediyor:
Büyük ölçekli şebeke tarafı enerji depolama santralleri (frekans düzenlemesi, tepe tıraşlama ve vadi doldurma)
Ticari ve endüstriyel enerji depolama sistemleri (elektrik maliyetlerinin azaltılması ve güç kaynağı stabilitesinin iyileştirilmesi)
Entegre fotovoltaik enerji depolama ve rüzgar enerjisi depolama sistemleri
Veri merkezleri ve iletişim baz istasyonları için yedek güç
Elektrikli araç aküsü değiştirme istasyonları ve şarj istasyonları.
Kararlılığı ve yüksek güvenliği, onu enerjinin dijital ve akıllı geleceğinin önemli bir bileşeni haline getiriyor.
Sıvı soğutmalı pil enerji depolama paketleri, ısı dağıtımı için sıvı sirkülasyonunu kullanan, verimli, güvenli ve istikrarlı bir çalışma sağlayan enerji depolama ürünleridir. Yüksek güvenliği, uzun ömrü ve yüksek performansıyla yeni enerji sektörünün en önemli enerji depolama çözümlerinden biri haline geliyor.
3. Neden giderek daha fazla üretici sıvı soğutmalı enerji depolama çözümlerini tercih ediyor?
Yeni enerji sektörünün hızlı büyümesi ve enerji depolama uygulama senaryolarının sürekli genişlemesiyle birlikte pil güvenliği, sistem verimliliği ve ömrü giderek sektörün temel endişeleri haline geldi. Özellikle büyük ölçekli enerji depolama santralleri, endüstriyel ve ticari enerji depolama ve fotovoltaik-enerji depolama entegrasyonu gibi yüksek güçlü, yüksek enerji yoğunluklu uygulamalarda, geleneksel hava soğutmalı enerji depolama çözümleri artık daha yüksek performans gereksinimlerini karşılayamamaktadır. Sonuç olarak, sıvı soğutmalı enerji depolama çözümleri hızla ortaya çıktı ve birçok enerji depolama ekipmanı üreticisinin ana tercihi haline geldi. Peki neden giderek daha fazla üretici sıvı soğutmalı enerji depolama çözümlerini seçiyor? Bunun arkasındaki endüstri mantığı ve teknoloji etkenleri nelerdir?
(1) Termal yönetimin kritikliği, enerji depolama sisteminin güvenlik üst sınırını belirler
Enerji depolama santrallerinde en sık kullanılan piller lityum demir fosfat piller ve üçlü lityum pillerdir. Bu iki tip pil, şarj ve deşarj sırasında sürekli olarak ısı üretir. Isı zamanında dağıtılamazsa aşağıdakilere yol açacaktır:
Pil sıcaklığının sürekli artması
Increased internal resistance
Kimyasal reaksiyonlarda dengesizlik
Kısaltılmış pil ömrü
En tehlikelisi, termal kaçaklara ve hatta bir güvenlik kazasına neden olabilir.
Hava soğutma, soğutma için hava akışına dayanır, ancak özellikle ısının kolayca dağıtılamadığı yoğun şekilde istiflenmiş pillerin bulunduğu enerji depolama bölmelerinde hava son derece düşük ısı iletkenliğine ve sınırlı ısı dağıtma kapasitesine sahiptir. Sistem megavat seviyesine yükseldiğinde termal yönetim üzerindeki baskı artacaktır.
Buna karşılık, sıvı soğutma, ısı transferi için akü modülleriyle doğrudan temas etmek üzere soğutucu kullanır ve ısı dağıtım hızı havadan onlarca kat daha hızlıdır. Bu nedenle giderek daha fazla üretici, termal yönetimin enerji depolama sistemlerinin cankurtaran halatı haline geldiğini ve sıvı soğutmanın daha verimli ve güvenilir bir çözüm olduğunu fark ediyor.
(2) Sıvı soğutma, büyük ölçekli enerji depolama sistemlerini daha güvenli hale getirir
Enerji depolama endüstrisi hızla genişliyor ve büyük enerji santralleri sıklıkla şebekeye bağlanıyor, dolayısıyla güvenlik konusunda daha yüksek talepler ortaya çıkıyor. Hava soğutmalı sistemler zayıf sıcaklık dengeleme kapasitesine sahiptir ve bu durum genellikle modüller arasında büyük sıcaklık farklılıklarına ve bölgesel aşırı ısınmaya neden olur. Büyük kapasiteli enerji depolama için bu potansiyel bir güvenlik tehlikesidir.
Sıvı soğutma teknolojisi aşağıdaki avantajları sunar:
Daha küçük sıcaklık farkı: Sıvı soğutma, hücre sıcaklık farkını 3°C dahilinde stabil bir şekilde kontrol edebilir; bu, hava soğutmalı sistemlerin 8–15°C sıcaklık farkından çok daha üstündür. Daha yüksek sıcaklık tutarlılığı, daha eşit pil bozulmasına ve daha yüksek güvenliğe neden olur.
Daha hızlı sıcaklık kontrolü tepkisi: Pil sıcaklığı anormal şekilde yükseldiğinde, sıvı soğutma ısıyı hızlı bir şekilde gidererek bölgesel aşırı ısınma birikimini önler.
Tam yaşam döngüsü güvenlik izlemesini destekler: Sıvı soğutma sistemi, aşağıdakileri gerçekleştirmek için BMS (Pil Yönetim Sistemi) ile bağlantılıdır: gerçek zamanlı sıcaklık izleme, soğutma sıvısı akışının otomatik ayarlanması ve erken arıza uyarısı. Bunların hepsi hava soğutmalı sistemlerin başaramayacağı hassas sıcaklık kontrol yetenekleridir.
Bu nedenle, daha yüksek güvenliği ve daha iyi sıcaklık eşitliği ile sıvı soğutma çözümü, doğal olarak büyük ölçekli enerji depolama projeleri için tercih edilen seçenek haline geldi.
(3) Geliştirilmiş pil ömrü ve azaltılmış enerji depolama yaşam döngüsü maliyetleri
Pil maliyetleri, bir enerji depolama sisteminin toplam maliyetinin %50'sinden fazlasını oluşturur ve kullanım ömrü, sistemin ekonomik uygulanabilirliğini doğrudan belirler.
Hava soğutmalı çözümlerle ilgili sorunlar: Büyük sıcaklık farkları tutarsız hücre bozulmasına yol açarak daha yüksek bakım ve değiştirme maliyetlerine neden olur. Sıvı soğutmanın avantajları: Yüksek sıcaklık eşitliği, her hücrenin bozulma oranını daha tutarlı hale getirir, pil ömrünü %20~%40 uzatır. Erken akü modülü arızasını azaltarak bakım zorluğunu ve sıklığını azaltır.
Enerji depolama sistemlerinin ölçeği MWh veya GWh düzeyine ulaştığında, ömrünün uzamasının getirdiği maliyet avantajı da ciddi boyutlara ulaşıyor. Bu nedenle üreticiler daha uzun kullanım ömrüne sahip ve daha düşük maliyetlere sahip olan sıvı soğutma teknolojisini kullanmaya daha istekli.
(4) Sıvı soğutma, yüksek enerji yoğunluğu ve yüksek güçlü enerji depolama sistemleri için daha uygundur
Enerji depolama talebinin artmasıyla birlikte, çeşitli enerji depolama cihazları "daha küçük boyut ve daha büyük kapasiteye" doğru gelişmektedir.
Bu trend altında hava soğutmalı sistemler yavaş yavaş eksikliklerini göstermeye başlıyor:
Karmaşık hava kanalı tasarımı
Kompakt alanları hava akışıyla kaplamanın zorluğu
Yüksek güçlü şarj ve deşarj sırasında yetersiz ısı dağılımı
Sıvı soğutma sistemleri bu gelişim yönüne mükemmel şekilde uygundur.
Sıvı soğutma çeşitli avantajlar sunar: Yüksek verimli ısı değişimi, küçük ayak izi, daha yüksek güç yoğunluğu desteği ve yüksek oranlı, yüksek akım senaryolarına uygulanabilirlik.
Bu nedenle, konteynerli enerji depolama, rafa monte enerji depolama, elektrik santrali enerji depolama ve elektrikli araç akü değiştirme istasyonları ve şarj istasyonları için enerji depolama gibi uygulamalarda sıvı soğutma daha avantajlıdır. Üreticiler sıvı soğutma çözümlerini büyük ölçüde enerji depolama sistemlerindeki "yüksek güç, yüksek yoğunluk ve yüksek entegrasyon" gelişme trendine uyum sağlamak için seçiyorlar.
(5) Sıvı soğutma sistemleri daha akıllıdır ve gelecekteki enerji depolama geliştirmeleri için uygundur
Enerji depolama sektörü zekaya ve dijitalleşmeye doğru ilerliyor ve sıvı soğutma sistemleri bu trende kusursuz bir şekilde uyuyor.
Sıvı soğutma çözümlerine sıcaklık sensörleri, akış sensörleri, basınç sensörleri ve algoritma modellerinin eklenmesi sistemin şunları yapmasını sağlar: Soğutma hızını otomatik olarak düzenler, sıcaklık değişikliklerini akıllıca tahmin eder, enerji tüketimini optimize eder ve uzaktan izleme ve teşhis sağlar.
Yapay zeka, pil sağlığı yönetimi (BHM) ve büyük veri platformlarının uygulanmasıyla sıvı soğutma sistemleri şunları başarabilir: Erken arıza uyarısı, optimum sıcaklık bölgesinin otomatik olarak ayarlanması, kullanım ömrü eğrisi hesaplaması ve optimum işletme maliyetleri. Buna karşılık, hava soğutmalı çözümler bu kadar gelişmiş bir akıllı yönetime ulaşmakta zorlanıyor; dolayısıyla zekaya yönelik eğilim, sıvı soğutma çözümlerinin yaygınlaşmasını hızlandırıyor.
(6) Sıvı soğutma sistemlerinin maliyeti hızla düşüyor, bu da sektöre giriş engelini azaltıyor
İlk günlerde sıvı soğutma çözümleri gerçekten daha pahalı ve yapısal olarak daha karmaşıktı, dolayısıyla hava soğutma ana akım haline geldi. Ancak teknolojik olgunluk ve tedarik zincirinin ölçeklendirilmesiyle birlikte sıvı soğutma sistemlerinin maliyeti önemli ölçüde azaldı:
Sıvı soğutma plakalarının standart üretimi
Soğutucu sirkülasyon sistemlerinin modülerleştirilmesi
Kontrol sistemlerinin artan entegrasyonu
Enerji depolama endüstrisindeki talebin hızla genişlemesinin getirdiği ölçek ekonomileri
Şu anda sıvı soğutma ile hava soğutma arasındaki maliyet farkı önemli ölçüde daralırken, performans avantajları da giderek daha belirgin hale geliyor.
Üreticilerin seçim mantığı netleşti: Maliyetteki küçük bir artış, önemli ölçüde daha yüksek güvenlik ve kullanım ömrü getirisi sağlıyor ve bu da onu çok değerli bir seçim haline getiriyor.
4. Sıvı soğutmalı bir pil takımı hem yüksek verimliliğe hem de güvenliğe nasıl ulaşır?
Günümüzün hızla gelişen enerji depolama ve yeni enerji endüstrisinde, batarya sistemlerinin güvenliği ve verimliliği sektörün temel odak noktası haline gelmiştir. İster büyük ölçekli şebeke tarafındaki enerji depolama güç istasyonları, endüstriyel ve ticari enerji depolama sistemleri, ister elektrikli araç şarj ve değiştirme istasyonları ve dış mekan enerji ekipmanları olsun, istikrarlı, verimli ve güvenilir bir akü paketi esastır. Sıvı soğutmalı pil paketleri bu bağlamda hızla ortaya çıktı ve ana akım enerji depolama sıcaklık kontrol çözümü haline geldi. Peki sıvı soğutmalı bir pil paketi hem yüksek verimliliği hem de güvenliği tam olarak nasıl sağlıyor?
(1) Sıvı soğutmalı pil takımının temel değeri: Sıcaklık kontrolü performansı ve güvenliği belirler
Piller şarj ve deşarj sırasında büyük miktarda ısı üretir. Bu ısının zamanında dağıtılması mümkün olmadığı takdirde hem verimliliği düşürecek hem de güvenlik tehlikelerine yol açabilecektir. Endüstri verileri, batarya arızalarının %80'den fazlasının sıcaklık kaçağıyla ilgili olduğunu gösterirken, geleneksel hava soğutmalı sistemlerin, havanın zayıf termal iletkenliği nedeniyle yüksek enerji yoğunluklu uygulamaların ısı dağıtım gereksinimlerini karşılayamadığını gösteriyor.
Sıvı soğutmalı akü paketleri, dolaşımdaki soğutma sıvısı aracılığıyla ısıyı doğrudan aküden uzaklaştırarak, hava soğutmalı sistemlerden onlarca kat daha güçlü ısı alışverişi kapasitesi sunar ve böylece istikrarlı ve dengeli bir akü çalışma sıcaklığı sağlar. Bu sıcaklık kontrol kapasitesi, "yüksek verimlilikte güvenlik" elde etmenin temelini oluşturur.
(2) Sıvı soğutmalı pil takımı verimli ısı dağılımını nasıl sağlıyor?
Sıvı soğutma sisteminin tasarım prensibi dört kelimeyle özetlenebilir: hızlı ısı transferi. Çekirdek yapısı şunları içerir:
Akü modülü ile yakın temasta olan sıvı soğutma plakası: Sıvı soğutma plakasındaki soğutma kanalları aküye yakın olup, metal malzemenin yüksek ısı iletkenliği sayesinde ısıyı hızla emer.
Soğutma sıvısı sirkülasyonu ısıyı ortadan kaldırır: Bir sirkülasyon pompası soğutma sıvısı akışını çalıştırarak ısıyı aküden ısı eşanjörüne aktarır.
Isı eşanjörü sayesinde verimli ısı dağıtımı: Isı eşanjörü ısıyı hava veya sıvı yoluyla daha da dağıtarak soğutucunun tekrar soğumasını sağlar.
Akıllı sıcaklık kontrol sistemi: Sıcaklık sensörleri ve kontrol sistemi, akü sıcaklığını gerçek zamanlı olarak izler ve soğutma sıvısı akış hızını ve hızını otomatik olarak ayarlar. Bu kapalı döngü "ısı emilimi → ısı transferi → ısı dağıtımı → sirkülasyon" mekanizması aracılığıyla sıvı soğutma sistemi, pilin her zaman optimum sıcaklık aralığında (tipik olarak 20–35°C) çalışmasını sağlayarak istikrarlı ve güvenilir performans çıkışını garanti eder.
(3) Sıvı soğutma teknolojisi pil verimliliğini nasıl artırır?
Verimlilik artışı temel olarak üç açıdan yansıtılmaktadır:
Geliştirilmiş sıcaklık kararlılığı, şarj ve deşarj verimliliğini artırır. Pilin kimyasal reaksiyon hızı doğrudan sıcaklıkla ilgilidir. Aşırı sıcaklık, aşırı hızlı reaksiyonlara ve artan iç dirence yol açarken, aşırı düşük sıcaklıklar deşarj performansını azaltır. Sıvı soğutma sistemi, pili optimum performans aralığında tutarak daha verimli enerji dönüşümüne olanak tanır.
Hızlı soğutma güç sınırlamalarını ortadan kaldırır. Yüksek güçlü uygulamalarda (en yüksek deşarj ve hızlı şarj gibi), ısı birikmesi pil çıkışını sınırlar. Sıvı soğutma sistemi ısıyı hızlı bir şekilde dağıtarak pilin sürekli olarak yüksek güç çıkışını korumasına olanak tanır.
Küçük sıcaklık farkı sistem tutarlılığını artırır. Sıvı soğutma sistemi, hücreler arasındaki sıcaklık farkını 3°C dahilinde kontrol edebilir; bu, 8–15°C hava soğutmasından çok daha iyidir. Daha iyi tutarlılık, daha yüksek genel sistem verimliliği ve daha düzgün bozulmayla sonuçlanır.
Özetle, sıvı soğutmalı pil takımları pili en iyi durumda tutarak daha yüksek enerji kullanımı ve daha istikrarlı performans çıkışı sağlar.
(4) Sıvı soğutmalı pil paketleri nasıl daha yüksek güvenliğe ulaşır?
Hava soğutmalı çözümlerle karşılaştırıldığında sıvı soğutmalı çözümlerin güvenlik açısından önemli avantajları vardır. Temel nedenler şunları içerir:
Daha hassas sıcaklık kontrolü, termal kaçak riskini azaltır.
Termal kaçak genellikle lokal yüksek sıcaklıklardan kaynaklanırken, sıvı soğutmalı sistemler lokal ısıyı hızlı bir şekilde ortadan kaldırarak sıcaklık artışını önleyebilir.
Kapsamlı sıcaklık izleme sistemi.
Sıvı soğutmalı sistemler tipik olarak şunları içerir:
Çok noktalı sıcaklık sensörleri
Soğutucu sıcaklığı izleme
Akış ve basınç izleme
BMS ile derin entegrasyon.
Bunlar, sistemin sıcaklık anormallikleri konusunda erken uyarılar sunmasını sağlayarak, bir arıza meydana gelmeden önce önleyici tedbirlerin alınmasına olanak tanır.
5. Sıvı Soğutmalı Pil Enerji Depolama Sisteminin Bakımı Nasıl Yapılır?
Sıvı soğutmalı batarya enerji depolama sistemleri, verimli, istikrarlı ve güvenli sıcaklık kontrol performansıyla büyük ölçekli enerji depolama projelerinde, endüstriyel ve ticari enerji depolamada, şebeke tarafı enerji depolamada ve entegre fotovoltaik enerji depolama sistemlerinde ana akım teknoloji haline geldi. Ancak sıvı soğutmalı sistemlerin mükemmel ısı dağıtma yeteneklerine rağmen günlük bakım hayati önem taşıyor. İyi bakım, yalnızca sistemin uzun süreli istikrarlı çalışmasını sağlamakla kalmaz, aynı zamanda pil ömrünü uzatır, işletme ve bakım maliyetlerini azaltır ve enerji depolama varlıklarının genel değerini artırır. Peki sıvı soğutmalı bir batarya enerji depolama sisteminin bakımı nasıl düzgün bir şekilde yapılır?
(1) Günlük İzleme: Sistemin Kontrol Edilebilir Durumda Tutulması
Sıvı soğutmalı enerji depolamanın çekirdeği sıcaklık kontrol sistemidir, bu nedenle temel sistem parametrelerinin gerçek zamanlı izlenmesinin sürdürülmesi gerekir. Bu esas olarak şunları içerir:
Sıcaklık İzleme
Akü modülü sıcaklığını düzenli olarak kontrol edin
Hücre sıcaklığı farkının izin verilen aralıkta kaldığından emin olun (genellikle ≤ 3–5°C)
Lokal ısınmayı veya anormal sıcak noktaları kontrol edin
Sıcaklık stabilitesi doğrudan pil ömrü ve güvenlikle ilgilidir ve en önemli günlük inceleme öğesi olmalıdır.
Soğutucu sıcaklığı, basıncı ve akış hızı
Soğutucu besleme devresindeki sıcaklık farkı normal mi?
Akış hızı stabil mi?
Anormal basınç dalgalanmaları var mı? Yetersiz akış veya düşük basınç, boru tıkanıklığının, sızıntının veya pompa arızasının sinyali olabilir.
Sistem alarm kayıtları
BMS, EMS ve sıvı soğutma kontrol cihazı alarmlarını düzenli olarak kontrol edin
Anormal sıcaklıkları, akış alarmlarını ve sensör hatalarını derhal ele alın
Yazılım izleme yoluyla erken tespit ve müdahale, en etkili bakım yöntemidir.
(2) Sıvı soğutma sistemi bakımı: Soğutma performansını sağlamak için önemli adımlar
Sıvı soğutmalı enerji depolama sistemlerinin bakımı aşağıdaki hususlara odaklanır:
Soğutucu bakımı ve değişimi
Soğutma sıvısının uzun süreli kullanımı bozulmaya, kirlenmeye ve konsantrasyon değişikliklerine yol açabilir. Bu nedenle şunları yapmak gereklidir:
Soğutma suyu seviyesini düzenli olarak kontrol edin
Soğutma sıvısı konsantrasyonunun ve oranının gereksinimleri karşıladığından emin olun
Soğutma sıvısını üreticinin tavsiyelerine göre değiştirin (genellikle 1-2 yılda bir)
Uyumlu olmayan sıvıların kullanılması, ısı değişim verimliliğini etkileyecek ve hatta boruların paslanmasına neden olabilecektir.
Sıvı soğutma sisteminde sızıntı olup olmadığını kontrol edin. Sıvı soğutma sistemindeki sızıntılar aşağıdakilere yol açabilir: Soğutma verimliliğinin azalması; Pompanın rölantide çalışması ve potansiyel kısa devre riski. Aşağıdaki konuları ele almak için düzenli kontroller gereklidir: Gevşek bağlantılar; Yaşlanan borulardaki çatlaklar; Soğutucu sızıntısı.
(3) Sıvı Soğutma Plakasının Temizliği ve Durum Denetimi. Sıvı soğutma plakasında kireç birikmesi, tıkanmalar veya zayıf temas, ısı dağıtım verimliliğini doğrudan etkiler. Şunları kontrol edin: Engelsiz soğutma sıvısı akış kanalları; Akü modülüyle düzgün ve sıkı temas; Korozyon veya deformasyon.
Sirkülasyon Pompası Muayenesi. Sirkülasyon pompası, sıvı soğutma sisteminin temel güç bileşenidir ve aşağıdaki hususların ele alınması için düzenli kontrol gerektirir: Anormal gürültü; Kararlı akış ve basınç; Titreşim ve sızıntı. Gerekirse onarın veya değiştirin.
(4) Akü Modülü Bakımı: Pil Ömrünü Uzatmanın Anahtarı. Sıvı soğutma sistemi pilin bozulmasını önemli ölçüde azaltsa da gerekli modül bakımı hala gereklidir.
Hücre tutarlılığını kontrol edin: Bireysel hücre voltajı farkı; Sıcaklık tutarlılığı; İç direnç eğilimi. Fark çok büyükse dengeleme yapılmalı veya modül değiştirilmelidir. Temizleme ve Toz Giderme
Pil bölmesini temiz tutmak, sistem ısısını ve elektronik bileşenlere toz hasarını azaltır.
Sabit Bileşen Denetimi
Titreşimden kaynaklanan zayıf teması önlemek için modül montaj bileşenlerinin sağlam olduğundan emin olun.
(5) Çevresel Bakım: Uzun Vadeli Sistem Kararlılığını Belirleyen Dış Faktörler
Enerji Depolama Bölmesinde İyi Havalandırmayı Koruyun:
Sıvı soğutmalı bir sistem olmasına rağmen bölme içindeki yeterli hava akışı, genel ısı dağıtım basıncını azaltır.
Aşırı Çevresel Etkilerden Kaçının:
Yüksek sıcaklıktaki alanlarda doğrudan güneş ışığından kaçının.
Soğuk bölgelerde antifriz önlemleri gereklidir.
Nemli veya aşındırıcı ortamlarda güçlendirilmiş sızdırmazlık ve koruma gereklidir.
6. Sıvı Soğutmalı Pilli Enerji Depolama Paketleri Hakkında Sıkça Sorulan Sorular
Yeni enerji endüstrisinin hızla gelişmesiyle birlikte, enerji depolama sistemleri giderek enerji yapısında önemli bir merkez haline geliyor. Çok sayıda enerji depolama teknolojisi arasında sıvı soğutmalı pil enerji depolama paketleri, yüksek ısı dağıtma verimliliği, yüksek güvenlik, uzun ömür ve büyük ölçekli enerji depolama projelerine uygunluğu nedeniyle endüstrinin ana akımı haline geliyor. Bu makale, ilkeler, performans, uygulamalar, kurulum, bakım ve güvenlik dahil olmak üzere birçok açıdan en sık sorulan soruları yanıtlayacaktır.
(1) Temel Kavramlar SSS
S1. Sıvı soğutmalı pil enerji depolama paketi nedir?
Sıvı soğutmalı pil enerji depolama paketi, pil sıcaklığını yönetmek için sıvı soğutmayı kullanan bir enerji depolama ürünüdür. Piller, özellikle yüksek akım, yüksek güçlü şarj ve deşarj senaryolarında, çalışma sırasında büyük miktarda ısı üretir. Isı birikmesi pil performansının azalmasına ve hatta güvenlik risklerine yol açabilir. Sıvı soğutma sistemi, ısıyı hızlı bir şekilde uzaklaştırmak için boruların içinde dolaşan soğutucuyu kullanır, son derece hassas sıcaklık kontrolü sağlar ve pilin optimum sıcaklık aralığında çalışmasına olanak tanıyarak sistem güvenliğini ve ömrünü artırır.
Q2. Akü sıcaklığı kontrolü neden gereklidir? Lityum-iyon piller sıcaklığa karşı oldukça duyarlıdır. Aşırı yüksek sıcaklıklar pilin bozulmasını hızlandırır ve termal kaçak riskini önemli ölçüde artırır; aşırı düşük sıcaklıklar şarj ve deşarj verimliliğini azaltır ve hatta şarjı tamamen engelleyebilir. Pilin tekdüze ve sabit bir sıcaklık aralığında tutulması, enerji depolama sistemlerinin sürdürülebilir ve güvenli çalışmasını sağlamak için çok önemlidir. Sıvı soğutma teknolojisi, sıcaklık kontrolünün doğruluğunu artırmak, sıcaklık farklarını azaltmak ve ısı dağıtım verimliliğini artırmak için geliştirildi.
S3. Sıvı soğutma ile hava soğutma arasındaki fark nedir?
Sıvı soğutma, yönlü ısı dağılımı sağlamak için bir soğutucu kullanır; hava soğutma ise yalnızca hava akışına dayanır. Sıvı soğutma, daha hızlı ısı dağılımı, daha iyi sıcaklık eşitliği ve daha yüksek güvenlik sunarak onu büyük ölçekli enerji depolama sistemleri için uygun hale getirir. Hava soğutma, nispeten ucuz olmasına rağmen, eşit olmayan sıcaklık kontrolüne sahiptir ve küçük ölçekli enerji depolama için daha uygundur. Enerji depolama sahaları genişledikçe, ana çözüm olarak hava soğutmanın yerini sıvı soğutma giderek alıyor.
S4. Sıvı soğutma sistemindeki soğutucu nedir? Bu tehlikeli mi?
Soğutucu genellikle mükemmel termal iletkenliğe, yanmazlığa, düşük uçuculuğa, korozyon direncine ve donma direncine sahip olan bir etilen glikol ve su karışımıdır. Elektrik iletkenliği son derece düşüktür, bu nedenle sızıntılar hemen kısa devreye neden olmaz. Çoğu soğutucu, araç soğutucularına benzer şekilde son derece güvenlidir ve tehlikeli madde olarak sınıflandırılmaz.
(2) Çalışma Esaslarına İlişkin SSS
S5. Sıvı soğutma sistemi pili nasıl soğutur?
Sıvı soğutma sisteminin çekirdeği, sıvı soğutma plakası, soğutucu, su pompası, ısı eşanjörü ve kontrolörden oluşur. Akü çalışma sırasında ısı ürettiğinde, ısı akü modülü ile sıvı soğutma plakası arasındaki temas yoluyla soğutucuya aktarılır. Soğutucu su pompasının tahriki altında dolaşır, ısıyı alıp ısı eşanjörüne aktarır ve burada hava veya soğutma ekipmanı yoluyla dağıtılır. Tüm sistem sürekli bir ısı değişim döngüsü oluşturarak pili sağlıklı bir sıcaklık aralığında tutar.
S6. Sıvı soğutma plakasının işlevi nedir?
Sıvı soğutma plakası doğrudan akü modülüne takılıdır ve ısı transferi için önemli bir bileşendir. Dahili hassas akış kanalı tasarımı, soğutucunun ısı dağıtım yüzeyine eşit şekilde temas etmesini sağlayarak verimli ısı dağıtımı ve minimum sıcaklık farkı kontrolü sağlar. Sıvı soğutma plakasının performansı, sıvı soğutma sisteminin ısı dağılım kalitesini ve pil ömrünü belirler.
S7. Sıvı soğutma sistemi akıllı kontrol gerektirir mi?
Evet. Sıvı soğutma sistemleri genellikle pil yönetim sistemleriyle (BMS) entegre edilir. Sıcaklık yükseldiğinde sistem otomatik olarak soğutma sıvısı akışını artırır, valf konumlarını ayarlar ve hassas sıcaklık kontrolü elde etmek için takviye modlarını etkinleştirir. Akıllı kontrol yalnızca verimliliği artırmakla kalmaz, aynı zamanda anormal durumlarda zamanında alarmlar veya kapatmalar sağlayarak güvenliği sağlar.
(3) Performans Avantajı SSS'leri
S8. Sıvı soğutmalı enerji depolama paketlerinin temel avantajları nelerdir?
Sıvı soğutmalı enerji depolama paketlerinin başlıca avantajları şunlardır:
Piller arasındaki sıcaklık farklarının 3°C dahilinde kontrol edilmesiyle daha hassas sıcaklık kontrolü;
Yüksek güçlü uygulamaların üstesinden gelebilen daha hızlı ısı dağılımı geri bildirimi;
Geliştirilmiş pil döngüsü ömrü, kullanım ömrünü %20 ila %40 uzatır;
Daha güvenli çalışma, termal kaçak riskinin azaltılması;
Daha kompakt bir sisteme olanak tanıyan daha yüksek enerji yoğunluğu;
Daha düşük gürültü, endüstriyel ve ticari uygulamalara uygundur.
S9. Sıvı soğutma sistemi elektrik tüketir mi? Enerji depolama verimliliğini azaltır mı?
Sıvı soğutma sistemi, pompanın çalışması ve ısı değişimi için bir miktar enerji tüketir. Ancak genel enerji tüketimi çok düşüktür; genellikle enerji depolama sisteminin toplam enerjisinin %1 ila %3'ü kadardır. Getirdiği gelişmiş güvenlik ve uzatılmış kullanım ömrü ile karşılaştırıldığında bu enerji tüketimi tamamen kabul edilebilir sınırlar içerisindedir.
S10. Sıvı soğutma sisteminden gelen gürültü kullanımını etkiler mi?
Sıvı soğutma sisteminin gürültüsü esas olarak su pompası ve fandan gelir ve genellikle hava soğutmalı sistemden daha düşüktür. Sıvı soğutmanın yüksek ısı dağıtma verimliliği olduğundan, fanın yüksek hızda çalışmasına gerek yoktur, bu da genel gürültünün azalmasını sağlar; bu da onu fabrikalar ve ticari binalar gibi gürültüye duyarlı alanlar için uygun hale getirir.
(4) Uygulama Senaryoları SSS
S11. Sıvı soğutmalı enerji depolama paketlerinin kullanımı için hangi senaryolar uygundur?
Sıvı soğutmalı enerji depolama paketleri, ısı dağıtımı, güvenlik ve kullanım ömrü açısından yüksek gereksinimlere sahip tüm senaryolara uygundur; örneğin:
Büyük ölçekli şebeke tarafı enerji depolama santralleri;
Endüstriyel ve ticari enerji depolama;
Fotovoltaik enerji depolama, rüzgar enerjisi enerji depolama;
Mikro şebeke sistemleri;
Veri merkezi yedekleme gücü;
Hızlı şarj istasyonları, pil değiştirme istasyonları enerji depolama;
Yüksek sıcaklıktaki veya aşırı soğuk ortamlarda enerji depolama dağıtımı.

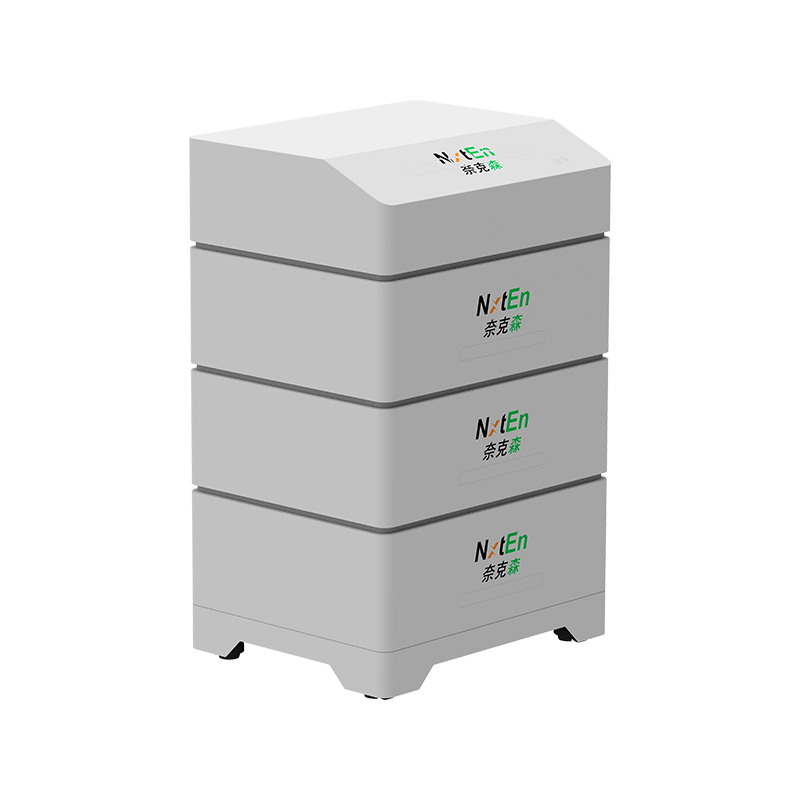

S12. Konut enerji depolaması sıvı soğutma gerektirir mi?
Genellikle hayır. Konutsal enerji depolamanın boyutu küçüktür, gücü düşüktür ve az ısı üretir; Hava soğutması yeterlidir. Sıvı soğutma sistemleri 50kWh ile MWh arasında değişen büyük kapasiteli enerji depolama sistemleri için daha uygundur.
S13. Sıvı soğutmalı enerji depolama yüksek sıcaklık bölgelerine uygun mu?
Çok uygun. Sıvı soğutma sistemleri, yüksek sıcaklıktaki bölgelerde sabit sıcaklık kontrolü sağlayabilir ve özellikle çöller, enerji santralleri ve konteyner kabinleri gibi yüksek sıcaklığın olduğu ortamlarda iyi performans gösterebilir. Aşırı sıcaklarda klima ile birlikte de çalışabilmektedir.
S14. Sıvı soğutma sistemleri soğuk bölgelerde çalışabilir mi?
Evet. Soğutma sıvısı antifriz özelliklerine sahiptir ve sıvı soğutma sistemi düşük sıcaklıklarda akışkanlığı koruyabilir. Ayrıca sıcaklık kontrol stratejileri yoluyla pil paketinin sıcaklığını yükselterek sistemin sıfırın altındaki onlarca derecelik ortamlarda normal şekilde çalışmasını sağlayabilir.
(5) Kurulum ve Kullanım SSS'leri
S15. Sıvı soğutmalı enerji depolama paketini kurarken nelere dikkat edilmelidir?
Kurulum sırasında aşağıdakilerden emin olun:
İyi havalandırma ve sahada hiçbir engelin olmaması;
Sağlam, su geçirmez ve toz geçirmez bir ekipman tabanı;
Sıkı ve sızdırmaz soğutma sıvısı boru bağlantıları;
İletişim ve güç hatları için standartlaştırılmış kablolama;
Ortam ışığı, rüzgar ve yağmur pil takımına doğrudan temas etmemelidir;
Sistem kurulumundan sonra akış hızı, basınç ve sıcaklık testleri de dahil olmak üzere kapsamlı bir devreye alma işlemi gerçekleştirilmelidir. Doğru kurulum daha sonraki arızaları önemli ölçüde azaltabilir ve güvenliği artırabilir.
S16. Sıvı soğutmalı enerji depolama paketleri dış mekana kurulabilir mi?
Çoğu sıvı soğutmalı enerji depolama ürünü konteynerli veya rafa monteli tasarımları benimser ve doğrudan dış mekana yerleştirilebilir. Ancak güneşlikler, yağmurluklar, neme dayanıklı temeller ve yıldırımdan korunma cihazları gibi çevre koruma önlemleri gereklidir.
S17. Sıvı soğutmalı sistemin kurulumdan sonra yeniden doldurulması gerekiyor mu?
Bazı sistemler soğutma sıvısıyla önceden doldurulmuş olarak gelirken bazıları ise yerinde ilave gerektirir. Soğutma sıvısı üreticinin gerekli konsantrasyonuna ve oranına göre eklenmelidir. Soğutma sıvısı ekledikten sonra, sistemde hava kabarcığı kalmamasını sağlamak ve akış kanallarının iyi olmasını sağlamak için bir hava temizleme adımı gerçekleştirilmelidir.
(6) Bakım SSS'leri
S18. Sıvı soğutmalı bir sistemdeki soğutma sıvısı ne sıklıkla değiştirilmelidir?
Genellikle 1-2 yılda bir değiştirilmesi tavsiye edilir. Yüksek sıcaklıktaki ortamlarda ve uzun vadeli yüksek güçlü çalışma senaryolarında değiştirme döngüsü uygun şekilde kısaltılabilir. Soğutma sıvısının bulanık, renginin solmuş olduğu veya yabancı maddeler içerdiği tespit edilirse derhal değiştirilmelidir.
S19. Sıvı soğutmalı borular ne zaman kontrol edilmelidir? Aşağıdaki durumlar acil inceleme gerektirir:
Pil sıcaklığında anormal artış;
Akış hızının azaldığını gösteren sistem alarmı;
Soğutma suyu basıncı dalgalanmaları;
Yerdeki sıvı izleri;
Anormal pompa gürültüsü veya belirgin titreşim.
Düzenli denetimler, uzun süreli küçük sızıntıların neden olduğu güvenlik tehlikelerini önleyebilir.
S20. Sıvı soğutma sistemindeki su pompası zarar görür mü?
Su pompası yüksek yükle çalışan bir bileşendir ve uzun süreli çalıştırmanın ardından yıpranabilir. Genel kullanım ömrü onbinlerce saat veya daha fazladır ve gerektiğinde değiştirilebilir. Gürültünün, akış hızının ve sıcaklığın düzenli olarak izlenmesi, pompanın eskime belirtilerini önceden tespit edebilir.
S21. Sıvı soğutma sisteminin temizlenmesi gerekiyor mu?
Evet. Soğutma sıvısındaki birikintiler veya kireç, ısı değişim verimliliğini azaltacaktır. Temizleme döngüsü çalışma ortamına ve soğutma sıvısı kalitesine bağlıdır; Her 1-2 yılda bir tam temizlik yapılması tavsiye edilir.
(7) Güvenlik SSS'leri
S22. Sıvı soğutma sisteminde meydana gelen bir sızıntı kısa devreye neden olur mu?
Hayır, ani bir kısa devreye neden olmaz. Soğutma sıvısının iletkenliği son derece düşüktür ve saf sudan çok daha güvenlidir. Pil bölmesinde ayrıca sızıntı tespit ve alarm fonksiyonları da bulunur; risk tespit edildiğinde sistem otomatik olarak kapanacaktır. Spesifikasyonlara uygun bakım yapıldığında sızıntı olayları son derece nadirdir.
S23. Sıvı soğutmalı enerji depolamada termal kaçak yaşanabilir mi?
Herhangi bir lityum pil sistemi teorik bir risk taşır, ancak sıvı soğutma bu olasılığı önemli ölçüde azaltır. Hassas sıcaklık kontrolü, eşit ısı dağıtımı ve akıllı koruma mekanizmalarıyla sıvı soğutma, termal kaçakların yayılmasını etkili bir şekilde bastırır ve bu da onu şu anda mevcut olan en güvenli enerji depolama sıcaklık kontrol yöntemlerinden biri haline getirir.
S24. Sıvı soğutmalı sistemin gücü kesilirse ne olur?
Sistem dolaşımı durduracaktır ancak akü sıcaklığı yükselmeye devam etmediği sürece acil bir tehlike olmayacaktır. Yüksek güçte çalışıyorsa BMS, pil sıcaklığının artmaya devam etmemesini sağlamak için otomatik olarak gücü azaltacak veya çalışmayı durduracaktır.
S25. Sıvı soğutmalı enerji depolama için hangi yangın önleme tedbirleri mevcuttur?
Bunlar tipik olarak şunları içerir: duman ve sıcaklık sensörünün izlenmesi; gazlı söndürme sistemleri (kükürt hekzaflorür, inert gazlar gibi); sigorta koruması ve akım sınırlama gibi elektriksel güvenlik önlemleri; ve saklama bölmesi için bağımsız ısı yalıtım tasarımı.
(8) Tedarik ve Seçim SSS'leri
S26. Sıvı soğutmalı enerji depolama paketi seçerken hangi göstergeler dikkate alınmalıdır? Aşağıdakileri içerir ancak bunlarla sınırlı değildir: Sıcaklık farkı kontrol özelliği; Pil türü (örneğin lityum demir fosfat); Enerji yoğunluğu; Gelişmiş sıvı soğutma yapısı tasarımı; Soğutucu dayanıklılığı; BMS zeka seviyesi; Sistem güvenliği sertifikası; Sistem ömrü ve garanti hizmeti; EMS uyumluluğu.
S27. Sıvı soğutmalı enerji depolama, hava soğutmalı depolamadan daha mı pahalıdır?
İlk ekipman maliyeti gerçekten daha yüksek olsa da sıvı soğutma, uzun süreli çalışmaya göre önemli avantajlar sunar: Daha uzun pil ömrü; Daha az başarısızlık; Daha düşük güvenlik olayı riski; Daha düşük bakım maliyetleri.
Genel yaşam döngüsü maliyeti aslında daha avantajlıdır.
Güvenlik, güvenilirlik, yüksek verimlilik ve uzun ömür gibi birçok avantajıyla sıvı soğutmalı pil enerji depolama paketleri, enerji depolama endüstrisinde temel bir teknoloji trendi haline geliyor. Kullanıcılar, sıvı soğutmalı sistemlerin temellerini, çalışma mekanizmalarını, güvenlik stratejilerini, bakım yöntemlerini ve uygulama senaryolarını kapsamlı bir şekilde anlayarak bu gelişmiş enerji depolama teknolojisini daha bilimsel olarak değerlendirebilir, kullanabilir ve yönetebilir.
